海南万濠影像测量仪的功能以及结构

文章出处:技术支持 责任编辑:东莞市瑞濠精密仪器有限公司 发表时间:2022-12-26
  海南万濠影像测量仪是基于机器视觉的自动边缘提取、自动理匹、自动对焦、测量合成、影像合成等人工智能技术,具有点哪走哪自动测量、CNC走位自动测量、自动学习批量测量,影像地图目标指引,全视场鹰眼放大等优异的功能。同时,基于机器视觉与微米准确控制下的自动对焦过程,可以满足清晰造影下辅助测高需要。支持空间坐标旋转的优异软件性能,可在工件随意放置的情况下进行批量测量,亦可使用夹具进行大批量扫描测量与SPC结果分类。

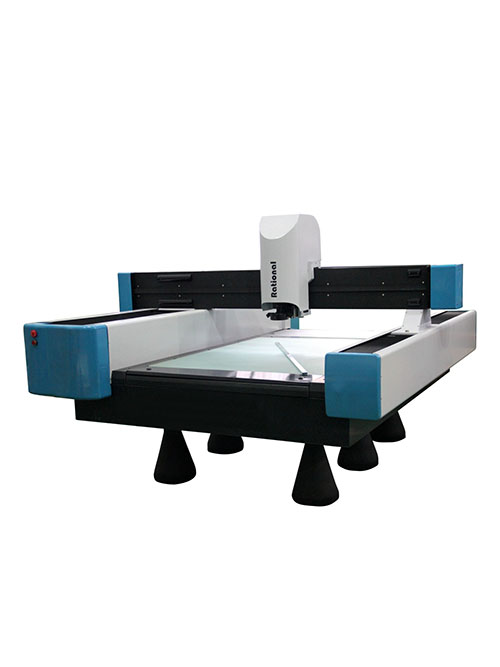

海南万濠影像测量仪
万濠影像测量仪包括机台计算机、连接计算机的控制装置、装设于机台的承载工件的承载部、移动机构一、装设于该移动机构一上且可沿机台的XYZ三维坐标平面移动的测量镜头一、移动机构二、装设于该移动机构二上且可沿机台坐标平面移动的测量镜头二、移动机构三及装设于该移动机构三且可沿机台坐标平面移动的第三测量镜头,在测量过程中,通过计算机调控该控制装置,以操控该测量镜头一对准待测工件的一个表面、控制测量镜头二及测量镜头三移动并可以分别对准待测工件两个不同方位的表面。

海南万濠影像测量仪包括移动机构一、移动机构二及移动机构三,分别实现测量镜头一、测量镜头二及测量镜头三在平台坐标轴各方向的移动,可以同时进行对工件三个平面进行测量,并将结果回于计算机,进而加快了测量速度。并且,该承载部可以带动工件旋转进行调解工件与第二测量镜头及第三测量镜头的位置关系,不需要重新摆放工件位置,既可以再次测量工件另外两个平面,既在不需要重新摆放工件位置的情况下可以测量工件五个平面,提高了测量速度,节省了时间及成本。
